Strategia  autocad Map 3d e la pericolositÓ idraulica del centro storico di Vicenza.

Simulazione di allagamento;  verifica  con  la situazione verificatasi  nello scorso novembre.


Ferme restando le aree fluviali e golenali, ove sussiste l'inedificabilitÓ, la pericolositÓ del territorio, per l'aspetto idraulico, dipende anche dall'indicatore altimetria.



Per l'analisi altimetrica si Ŕ usata  la carta tecnica regionale (vettoriale fuso ovest) dalla quale si  sono estratte  le coordinate del terreno dai layer corrispondenti a:

punti di quota,  curve  di livello, viabilitÓ;   inquadramento; etc.

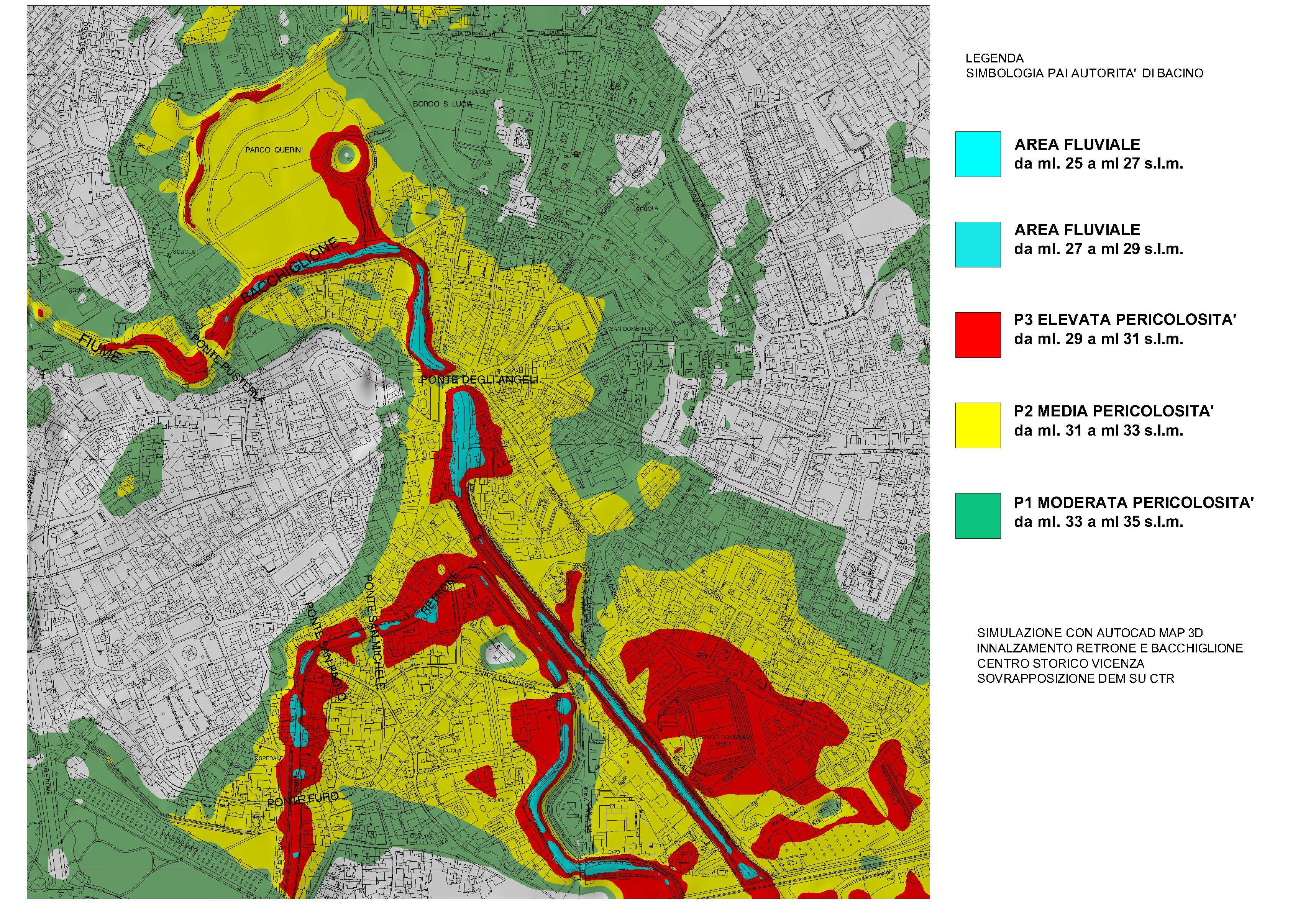

Con tali coordinate, tramite Autocad Map 3d,  si crea una superficie raster (DEM)  cui si assegna il tematismo  altezza.

Il risultato Ŕ un'immagine georeferenziata, che Ŕ stata  sovrapposta alla mappa satellitare e alla carta tecnica.


Come si pu˛ vedere dalla proiezione su Virtual earth (bing), ..\mapcruncher\MAP-GIANNI-OK.html  , la simulazione,  con Autocad Map 3d,  ha significative differenze, rispetto a quanto  elaborato  dall'autoritÓ di bacino.


Ad esempio, la zona stadio, non risulterebbe a rischio, secondo le previsioni di bacino, a differenza della nostra simulazione che Ŕ conforme a quanto si Ŕ verificato nello scorso novembre.



Altrettanto dicasi per la zona di San Nicola (ponte San Michele ed universitÓ) zona Santa Lucia, etc.



In definitiva la simulazione con map 3d  descrive e conferma l’allagamento di novembre, con precisione nettamente superiore a quanto previsto dalla cartografia del  PAI.



Ci˛ conferma  la  possibilitÓ  di  simulare eventi  e   pianificare , nel dettaglio,  attraverso  un  ottimo  strumento di cad  gis, quale   AUTOCAD MAP3D

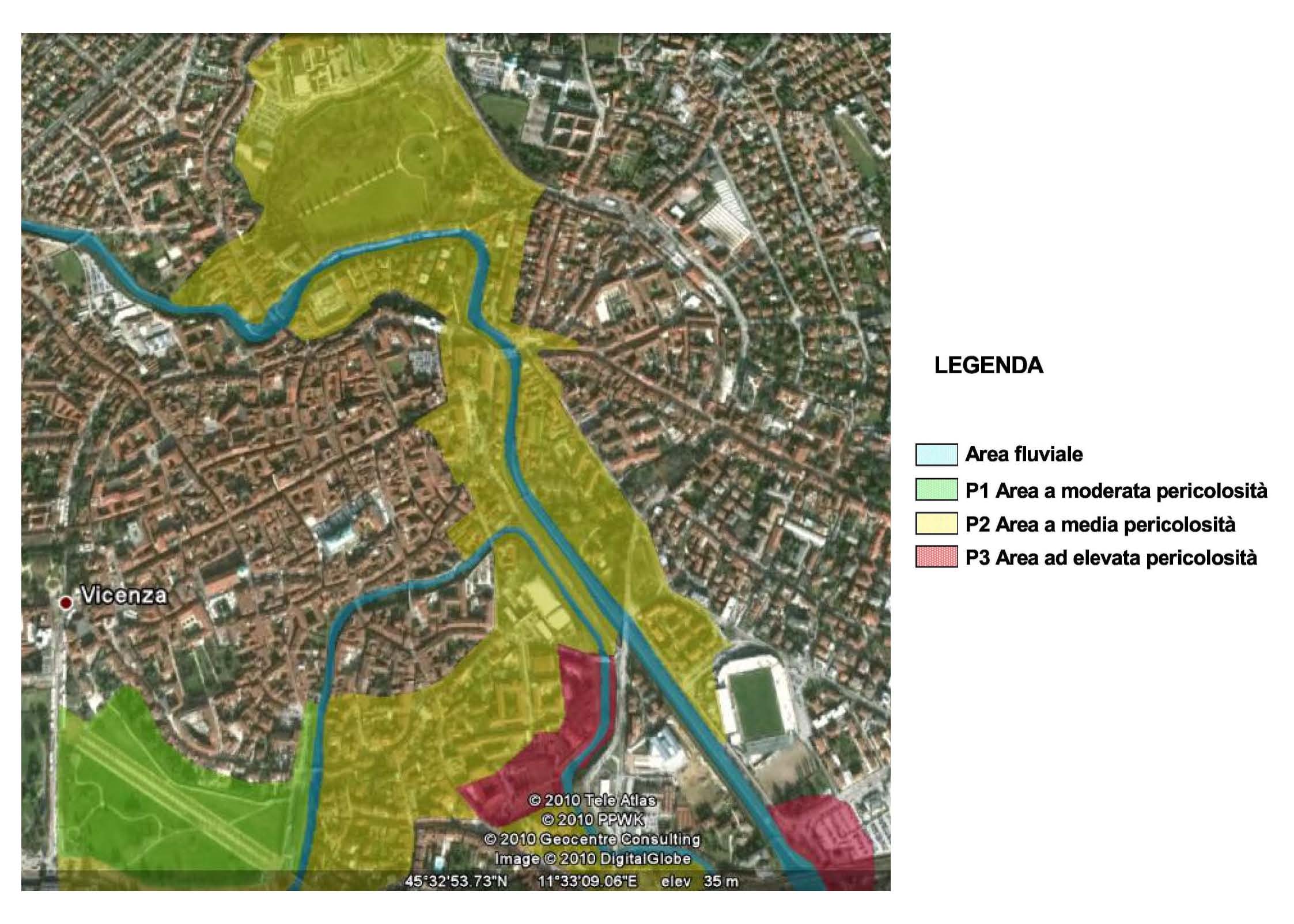

 AUTOCAD  MAP 3D                                                        PROIEZIONE PAI SU GOOGLE EARTH  VEDI DI SEGUITO





---------------------------------------------------------------------------------------------------------------------------

presentazione PAI

AUTORITA’ DI BACINO - dei fiumi Isonzo, Tagliamento, Livenza, Piave, Brenta-Bacchiglione PRIMA VARIANTE - Progetto di Piano Stralcio per l’Assetto Idrogeologico dei bacini idrografici dei fiumi ISONZO, TAGLIAMENTO, PIAVE, BRENTA-BACCHIGLIONE Legge n. 267/98 e Legge n. 365/00 Comitato Istituzionale del 19 giugno 2007


Il PIANO PER L’ASSETTO IDROGEOLOGICO analizza, fondamentalmente tre fasi:

La prima la fase Ŕ quella conoscitiva, nella quale si tengono in considerazione:
    i piani giÓ redatti dei vari bacini;
    l’attivitÓ straordinaria di polizia idraulica e di controllo sul territorio;
    la descrizione sintetica del sistema fisico idrogeologico;
    il profilo storico degli eventi di piena;
    la descrizione delle criticitÓ puntuali dei cinque bacini.

La seconda fase Ŕ quella propositiva con la quale si intendono affrontare le problematiche di cui alla L. 267/1998,
("Conversione in legge, con modificazioni, del decreto-legge 11 giugno 1998, n. 180, recante misure urgenti per la prevenzione del rischio idrogeologico ed a favore delle zone colpite da disastri franosi nella regione Campania")   e della L. 365/2000  ("Conversione in legge, con modificazioni, del decreto-legge 12 ottobre 2000, n. 279, recante interventi urgenti per le aree a rischio idrogeologico   molto elevato ed in materia di protezione civile, nonche' a favore delle zone della regione Calabria danneggiate dalle calamita' idrogeologiche di  settembre ed ottobre 2000").
       Si indicano anche i criteri per l’individuazione e la classificazione delle aree sottoposte a
         pericolositÓ IDRAULICA, GEOLOGICA e da VALANGHE.
        Per quanto riguarda la pericolositÓ idraulica dei principali fiumi, si Ŕ deciso di attribuire tre livelli:

        P3 (alevata pericolositÓ),
        P2 (media pericolositÓ)
        P1 (moderata pericolositÓ)

      Questi livelli dipendono da molti fattori, dati da numerose analisi descritte dettagliatamente nel piano.
      Infine in questa seconda fase, si sono identificate le zone a rischio e gli eventuali interventi strutturali e non per la mitigazione della pericolositÓ.

Nella terza e ultima fase quella programmatica, ci sono tabelle riassuntive dei finanziamenti per gli interventi di mitigazione, descritti nella fase precendente e gli interventi puntuali da eseguire per ridurre i rischi nel breve e lungo periodo. Il piano completo, e le relative tavole, sono disponibili nel sito dell’AutoritÓ del Bacino dei fiumi Isonzo, Tagliamento, Livenza, Piave, Brenta-Bacchiglione all’indirizzo   www.adbve.it.
